Projektiranje lemljenog pločastog izmjenjivača topline za veliku temperaturnu razliku zahtijeva sveobuhvatno razumijevanje tehničkih aspekata prijenosa topline i specifičnih zahtjeva primjene. Kao dobavljač lemljenih pločastih izmjenjivača topline, imao sam privilegiju raditi na brojnim projektima u kojima su velike temperaturne razlike kritičan čimbenik. U ovom blogu podijelit ću neka ključna razmatranja i korake koji će vas voditi kroz proces dizajna.
Razumijevanje osnova lemljenih pločastih izmjenjivača topline
Prije nego što se upustite u dizajn za velike temperaturne razlike, bitno je razumjeti osnove lemljenih pločastih izmjenjivača topline. Ovi izmjenjivači topline sastoje se od niza valovitih ploča koje su međusobno lemljene. Nabori stvaraju turbulentni uzorak protoka, što povećava učinkovitost prijenosa topline. Postupak tvrdog lemljenja osigurava čvrst spoj otporan na curenje, čineći ove izmjenjivače topline prikladnima za širok raspon primjena.
Procjena temperaturne razlike
Prvi korak u projektiranju lemljenog pločastog izmjenjivača topline za veliku temperaturnu razliku je točna procjena temperaturnih zahtjeva. Odredite ulaznu i izlaznu temperaturu toplih i hladnih tekućina. Velika temperaturna razlika može imati značajne implikacije na brzinu prijenosa topline, odabir materijala i cjelokupni dizajn izmjenjivača topline.
Na primjer, ako se bavite procesom u kojem vruća tekućina ulazi na 150°C i izlazi na 50°C, dok hladna tekućina ulazi na 20°C i izlazi na 80°C, imate značajnu temperaturnu razliku. Ove informacije bit će ključne u izračunu toplinskog opterećenja i određivanju odgovarajuće veličine i konfiguracije izmjenjivača topline.
Izračunavanje toplinskog opterećenja
Toplinsko opterećenje je količina topline koju treba prenijeti s vrućeg fluida na hladni fluid. Može se izračunati pomoću sljedeće formule:
[Q = m \times c_p\times\Delta T]
gdje je (Q) toplinsko opterećenje (u vatima), (m) je maseni protok tekućine (u kg/s), (c_p) je specifični toplinski kapacitet tekućine (u J/kg·K) i (\Delta T) je temperaturna razlika tekućine (u K).
Nakon što ste izračunali toplinsko opterećenje za vruću i hladnu tekućinu, možete koristiti ove podatke za određivanje potrebnog područja prijenosa topline lemljenog pločastog izmjenjivača topline. Područje prijenosa topline izravno je povezano s brzinom prijenosa topline i ukupnim učinkom izmjenjivača topline.
Odabir pravih materijala
Kada se radi o velikim temperaturnim razlikama, odabir materijala je od iznimne važnosti. Materijali koji se koriste u lemljenom pločastom izmjenjivaču topline moraju moći izdržati toplinska naprezanja i koroziju povezane s radnim uvjetima.
Nehrđajući čelik je popularan izbor za lemljene pločaste izmjenjivače topline zbog svoje izvrsne otpornosti na koroziju i tolerancije na visoke temperature. Međutim, za primjene s ekstremno visokim temperaturama ili agresivnim tekućinama, mogu biti potrebni drugi materijali kao što su titan ili legure na bazi nikla.
Također je važno uzeti u obzir materijal za lemljenje. Materijal za tvrdo lemljenje trebao bi imati točku taljenja koja je kompatibilna s osnovnim materijalima i trebao bi osigurati čvrst i pouzdan spoj.
Projektiranje geometrije ploče
Geometrija ploče igra presudnu ulogu u radu lemljenog pločastog izmjenjivača topline, posebno kada se radi o velikim temperaturnim razlikama. Uzorak valovitosti ploča utječe na raspodjelu protoka, turbulenciju i koeficijent prijenosa topline.
Za velike temperaturne razlike često se preferira dizajn ploče koji potiče visoku turbulenciju. Turbulentno strujanje poboljšava prijenos topline smanjenjem debljine toplinskog graničnog sloja i povećanjem miješanja tekućina. Međutim, također je važno uravnotežiti turbulenciju s padom tlaka na izmjenjivaču topline. Pretjerani pad tlaka može dovesti do povećane potrošnje energije i smanjene učinkovitosti sustava.
S obzirom na raspored protoka
Dostupno je nekoliko rasporeda protoka za lemljene pločaste izmjenjivače topline, uključujući paralelni protok, protutok i križni protok. Za velike temperaturne razlike, protutok je općenito najučinkovitiji.
U protustrujnom rasporedu topli i hladni fluidi teku u suprotnim smjerovima. To rezultira ravnomjernijom temperaturnom razlikom duž duljine izmjenjivača topline, što maksimizira brzinu prijenosa topline. Paralelni tok, s druge strane, ima sve manju temperaturnu razliku duž duljine izmjenjivača topline, što može dovesti do smanjene učinkovitosti.
Rješavanje toplinskog širenja
Velike temperaturne razlike mogu uzrokovati značajno toplinsko širenje u lemljenom pločastom izmjenjivaču topline. Ako se ne riješi ispravno, toplinsko širenje može dovesti do koncentracije naprezanja, curenja, pa čak i kvara izmjenjivača topline.
Kako bi se prilagodilo toplinskom širenju, dizajn lemljenog pločastog izmjenjivača topline trebao bi uključivati dilatacijske spojeve ili fleksibilne elemente. Ove značajke omogućuju izmjenjivaču topline da se širi i skuplja bez oštećenja ploča ili lemljenih spojeva.
Optimiziranje dizajna za učinkovitost
Nakon što ste razmotrili sve gore navedene čimbenike, važno je optimizirati dizajn lemljenog pločastog izmjenjivača topline za maksimalnu učinkovitost. To može uključivati podešavanje geometrije ploče, rasporeda protoka ili odabir materijala kako bi se postigla najbolja moguća izvedba.
Simulacije računalne dinamike fluida (CFD) mogu biti vrijedan alat u procesu optimizacije. CFD simulacije omogućuju vizualizaciju uzoraka protoka, raspodjelu temperature i prijenos topline unutar izmjenjivača topline. Analizirajući rezultate simulacije, možete identificirati područja za poboljšanje i napraviti modifikacije dizajna u skladu s tim.
Naša ponuda proizvoda

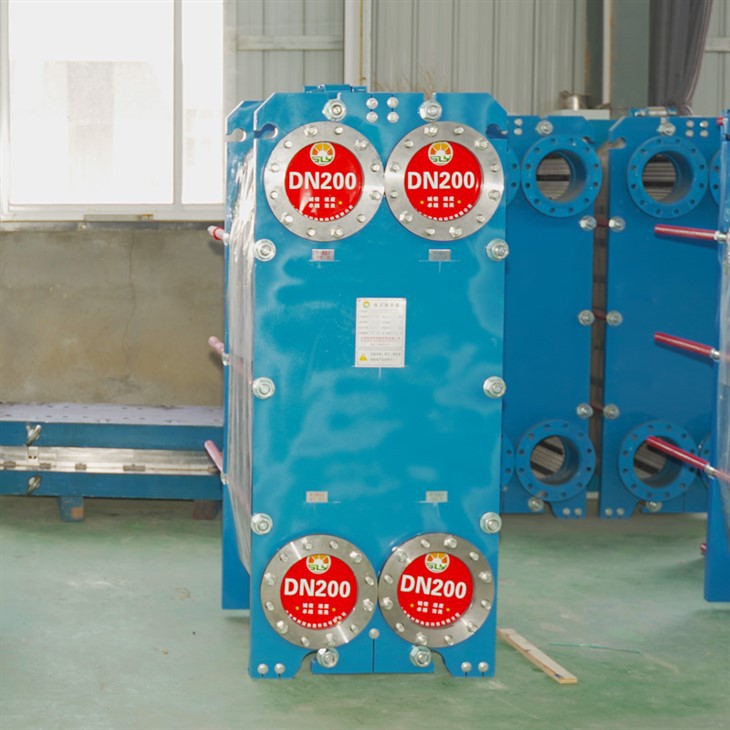

Kao dobavljač lemljenih pločastih izmjenjivača topline, nudimo širok raspon proizvoda prikladnih za različite primjene, uključujući one s velikim temperaturnim razlikama. NašeIzmjenjivač topline morske vodedizajniran je da se nosi s korozivnom prirodom morske vode i može se prilagoditi vašim specifičnim temperaturnim zahtjevima. Također nudimoPločasti izmjenjivač topline morske vodeiPločasti izmjenjivač topline s brtvomopcije, koje pružaju fleksibilnost i pouzdanost u različitim uvjetima rada.
Kontaktirajte nas za svoj projekt
Ako tražite lemljeni pločasti izmjenjivač topline za velike temperaturne razlike, tu smo da vam pomognemo. Naš tim stručnjaka ima veliko iskustvo u projektiranju i proizvodnji izmjenjivača topline koji zadovoljavaju najzahtjevnije zahtjeve. Kontaktirajte nas danas kako bismo razgovarali o vašem projektu i dobili prilagođeno rješenje koje zadovoljava vaše potrebe.
Reference
- Incropera, FP i DeWitt, DP (2002). Osnove prijenosa topline i mase. Wiley.
- Shah, RK i Sekulić, DP (2003). Osnove dizajna izmjenjivača topline. Wiley.
- Kakac, S. i Liu, H. (2002). Izmjenjivači topline: izbor, ocjena i toplinski dizajn. CRC Press.
